日本大象手拉葫芦是一种高性能低能耗的优质产品。该产品采用内藏式结构并且配合全新设计的过载保护装置，抗...

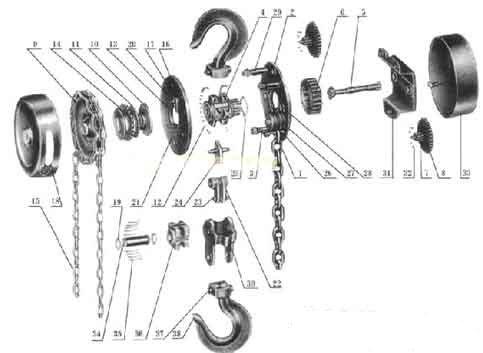

手拉葫芦部件图一
拉动手链条（１５），手链轮（９）转动，将摩擦片（１１）、棘轮（１４）、制动器座（１０）压成一体，
带动５齿长轴（５）旋转，５齿长轴与片齿轮（８）啮合，片齿轮与四齿短轴（７）压成一体，
４齿短轴与花键孔齿轮（６）啮合，花键孔齿轮与起重链轮（４）以花键联接，带动起重链条（１），提升重物。
手拉葫芦特点及使用范围：
手拉葫芦它具有安全可靠、维护简便、机械效率高、手链拉力小、自重较轻便于携带、外形美观尺寸较小、经久耐用的特点。
手拉葫芦适用于工厂、矿山、建筑工地、码头、船坞、仓库等用作安装机器、起吊货物，
手拉葫芦尤其对于露天和无电源作业更显示出其优越性。
手拉葫芦安全操作：
1每台产品必须附有产品使用维护说明书生产许可证标记和产品合格证
2产品应有清晰耐久的标牌
3严禁超负荷起吊或斜吊禁止吊拔埋在地下或凝结在地面上的重物
4悬挂手拉葫芦的支承点必须牢固稳定
5吊挂捆绑用钢丝绳和链条的安全系数应不小于 6
6严禁将下吊钩回扣到起重链条上起吊重物
7不允许抛掷手拉葫芦
8用户不得改动产品的原设计
9更换的零部件必须达到原设计要求
10使用前做好检查工作
11各机件必须完好无损传动部分及起重链条润滑良好空运转正常
12起重链条不得扭转和打结双行链手拉葫芦的下吊钩组件不得翻转
13作业时操作者不得站在重物上面操作也不得将重物吊起后停留在空中而离开现场
14不得使用非手动驱动方式起吊重物发现拉不动时不得增加拉力要立即停止使用检查重物是否与其他物件牵连重物重量
是否超过了额定起重量葫芦机件有无损坏等
15上升或下降重物的距离不得超过规定的起升高度以防损坏机件
16严禁用 2台及 2台以上手拉葫芦同时起吊重物
17违反安全规则操作的典型事例见附录 A提示的附录
18起吊过程中严禁任何人在重物下行走或停留 国家机械工业局 1999-06-28 批准2000-01-01 实施
19操作时应首先试吊当重物离地后如运转正常制动可靠方可继续起吊
20不允许用吊钩钩尖钩挂重物 。
手拉葫芦维护保养：
*日常检查和保养
*检查起重链条有无过量磨损腐蚀变形和外部损伤
*检查所有转动件转动是否灵活紧固件不得松动
*检查吊钩的磨损和变形吊钩应无裂纹锐角毛刺腐蚀翘曲和扭转等有害缺陷
*各传动部件应定期加油脂润滑制动器的摩擦表面之间必须保持清洁无油污以保证制动性能可靠
*起重链条使用时应经常涂敷润滑油不应粘上泥土等杂物以免带入起重链轮而沉积在凹处影响正常啮合
*使用完毕的手拉葫芦应存放在干燥场所长期放置不用时应适当防护和妥善保管
*定期检查和保养
*检查的时间间隔应按作业的频繁程度和作业的环境来确定但每年不得少于 1次
*必须由熟悉产品结构和性能的人员按使用维护说明书的要求进行拆卸检查
*经拆卸重新组装后的手拉葫芦应按 JB/T 7334中的规定进行动载性能试验和制动性能试验符合要求后方可继续使用
*日常检查和定期检查项目表见附录 B标准的附录。
了解更详细资料，请联系021-57885677
